当前位置:首页 > 记录仪 > HIOKI > 8430-21
产品详细内容

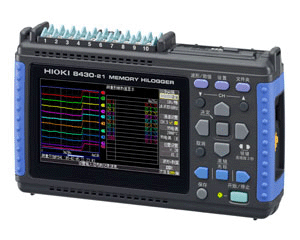

HIOKI 8430-21数据记录仪是日本日置公司最新推出的中文版的数据存储记录仪,其中HIOKI 8430为日文版的数据记录仪,HIOKI 8430-20为英文版的数据记录仪,HIOKI 8430-21数据记录仪为目前最小最轻级别一手掌握的多通道高速记录仪!

HIOKI 8430-21数据记录仪的性能:

  • 10 通道模拟绝缘、电压、热电偶输入 +4 通道脉冲输入装备
  • 所有通道 10ms 扫描方式高速采样率
  • 可以直接存储至 CF 卡
  • 采用宽屏 & 高亮度液晶屏,超群的易看性

* 9780 电池组是另售选件。 CF 卡请务必使用 HIOKI 选件中的 PC 卡。

数据记录仪8430-20的优点

  • 能够放心使用-
    • 切断电源时,所测得数据将保存在内存中。能够在PC上进行实时保存。若使用,选购的电池组,可实现无电源工作,即便停电时也可继续测试。因为所有的模拟通道之间都是绝缘的,可以有效防止所使用的机器意外损坏。装载了数字滤波功能,测试时不易收到外界干扰。
  • 使用便利
    • 采用的是M3螺钉式的端口。可旋开前端连接热电偶。可通过标配的软件在PC上实时显示波形。也可打印数据,转换成CSV文件格式。要在8430-20本机上设置的参数值也可以通过电脑直接设置。
  • 测量后的数据处理简单,新的“双指令”功能(专利申请中)
    • 使用PC进行数据采集和分析软程中,再同时搭配使用“双指令”功能,数据分析将比变的更加简单易行。同时可并列表示两个相邻波形窗口,显示数据位置的滚动指令双重表示。 这种功能可以实现对所采集的数据中任意两个部分同时进行放大并做进一步详细分析。

输入:模拟10ch(螺钉式端口)、脉冲4ch(专用连接器)

  • 最快采样速度:10ms(所有通道)
  • 测试方式:扫描方式(各模拟通道绝缘、不平衡输入)
  • 测试量程:电压  100mV,1V,10V,20V,100V,1~5V
                热电偶  K、J、E、T、N、R、S、B(2000℃f.s.)
  • 内存:3.5m  外存:1GB(最大)(HIOKI 正品CF卡)
  • 数字滤波:OFF,50Hz,60Hz
  • 外部端口:触发out,触发in,警报输出
  • 显示:4.3型彩色TFT液晶

HIOKI 8430-21数据记录仪的技术参数

通道数 模拟 10 通道扫描式绝缘输入( M3 螺丝型端口台) +4 通道脉冲输入(脉冲输入通道全部与主机 GND 共地)
测量对象 【电压】量程 ±100mV ~ ±60V, 1-5V F.S. 6 波段,最高分辨率 5μV
【温度:热电偶】 -200°C ~ 2000°C (根据使用的传感器而有差异), 1 波段 (K, J, E, T, N, R, S, B) , 最高分辨率 0.1°C
【温度:白金测温阻抗体】无此功能
【湿度】无此功能
【脉冲积算】 0 ~ 1000M 脉冲计数, 1 波段(无电压 a 接点,电路集电极或者电压输入),最高分辨率 1 脉冲计数
【转数变化】 0 ~ 5000/n (r/s) F.S. 1 波段(和脉冲积算相同的输入信号),分辨率 1/n (r/s) , ※ n 是每回转脉冲数 1~1000
最大输入电压 DC 60V ( 模拟输入 ) , DC -5V ~ 10V ( 脉冲输入 )
对地绝缘最大额定电压 DC 60V, AC 30Vrms ( 输入通道-外壳之间 , 加到各输入通道间不会损坏的电压上限 )
记录间隔 10ms ~ 1 小时 , 19 设定 ( 在每个记录间隔高速扫描全部输入通道 )
滤波设定 50Hz/60Hz ( 可在模拟通道设定数字过滤器用以去除高频率成分 ), OFF
存储容量 内存 3.5MW(7MB , 1data=2byte ,仅脉冲为 4byte) , 外部存储最大可达 1GB ( 仅适用 HIOKI CF 卡 )
PC 接口 USB2.0 标准系列迷你 B 插口 ×1 (PC 控制 )
显示器 4.3 型 WQVGA-TFT 彩色液晶 (480 × 272 分辨率 )
功能 实时保存至 CF 卡,数值演算,外部触发输出 / 入,警报输出,变比功能
电源 9786 AC 适配器 (AC100 ~ 240V, 50/60Hz) , 9780 电池组 / 连续使用时间约 2.5h, 12V 汽车电池 ( 连接线请咨询 )
尺寸·重量 176W × 101H × 41Dmm, 550g ( 仅指主机 )
附件 操作说明书 × 1, 测量向导 × 1, 应用光盘 (Logger Utility) × 1, USB 线 × 1, 9786 AC 适配器 × 1, 吊绳 × 1, 9809 保护膜 × 1
